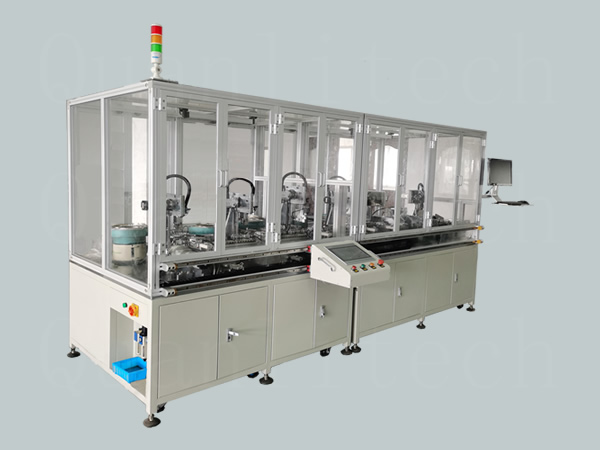

接线端子自动化装配线

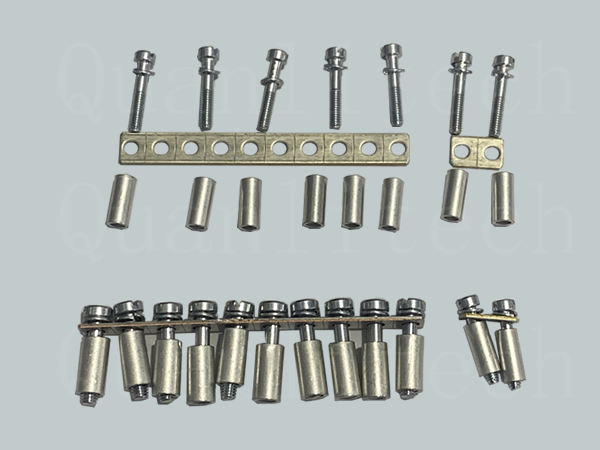

接线端子自动化装配线样品

接线端子自动化装配线

接线端子自动化装配线是全力科技根据客户需求，专门应用于接线端子排锁螺丝、装配、铆接、检测的自动化设备，实现送料、装配、铆合、CCD检测、出成品等全自动化作业，完全取代了人工作业，大幅提高了生产效率。

电源：AC220V 50HZ

气源：≥0.5Mpa

产能：约10PCS/分
服务热线： 400-926-6656
QQ在线咨询
在线留言
设备特点
接线端子自动化装配线
接线端子自动化装配线

1、采用皮带循环载具结构实现横联片、铜套、螺丝的装配、铆接；
2、采用模组取移横联片、铜套、螺丝并装配 ；
3、通用2P、3P、4P、10P四种横联片；
4、采用伺服模组错位螺丝、铜套，通用M2.5与M4两种螺丝,通用Ø2.5和Ø4两种铜套；
5、采用CCD影像检测产品铆接；

设备开发介绍/ PROJECT

        全力科技根据客户需求，研制的接线端子自动化装配线，由装铜套机构、装横联片块机构、装螺丝机构、铆合机构、CCD影像检测、NG分选、出成品等工序组成；

        全力科技专业的制造团队严格按项目开发制造调试计划，于60天内完成设备制造，达到验收标准并交付给客户投入生产
功能介绍/function

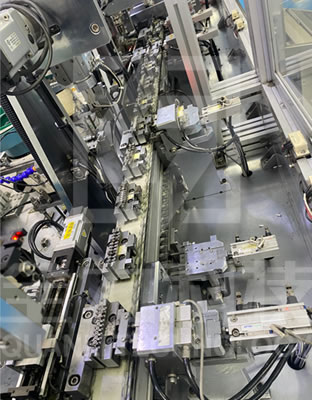

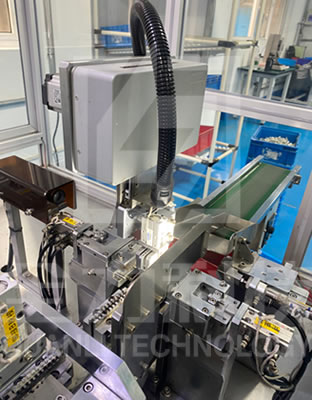

1、横联片、铜套、螺丝送料机构

     采用皮带循环载具结构实现横联片、铜套、螺丝的装配、铆接

接线端子自动化装配线送料机构

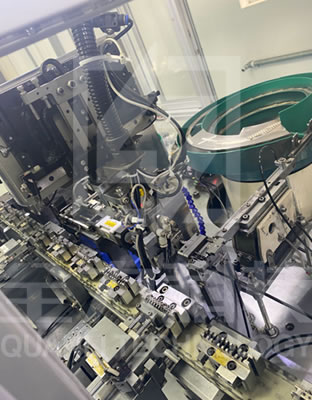

2、 横联片装配机构

通过限位调节，采用PPU模组取移横联片并装配，通用2P、3P、4P、10P四种规格的横联片

接线端子自动化装配线横联片装配机构

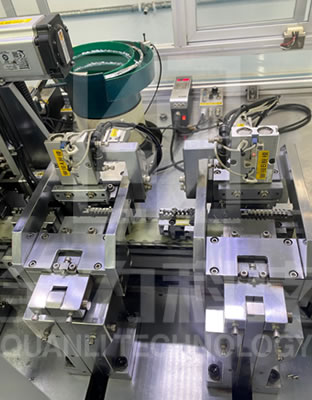

3、铜套、螺丝装配机构

采用伺服模组错位送料，PPU模组取移铜套、螺丝并装配

接线端子自动化装配线铜套螺丝装配机构

4、铆接机构

采用杠杆铆接原理，实现铜套与螺丝的铆接

接线端子自动化装配线铆接机构

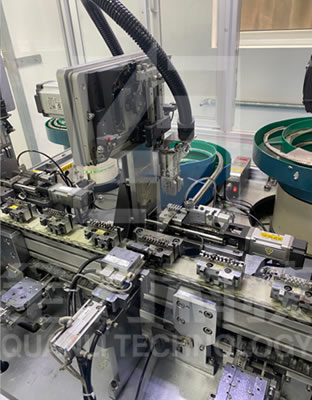

5、CCD漏装检测系统

采用CCD影像检测铜套漏装来判定铜套与螺丝是否铆接

接线端子自动装配锁螺丝机CCD漏装检测系统

项目开发流程/ process
  • 需求分析 需求分析
  • 制定方案 制定方案
  • 方案确认 方案确认
  • 签定合同 签定合同
  • 研发设计研发设计
  • 设计评审设计评审
  • 售后服务售后服务
  • 验收交付 验收交付
  • 样品确认 样品确认
  • 装配调试 装配调试
  • 生产加工生产加工
