PCB板自动装配铆接检测机

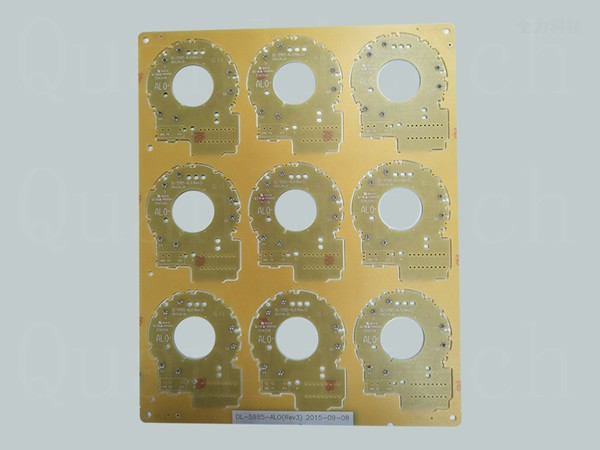

PCB板自动装配铆接检测机样品

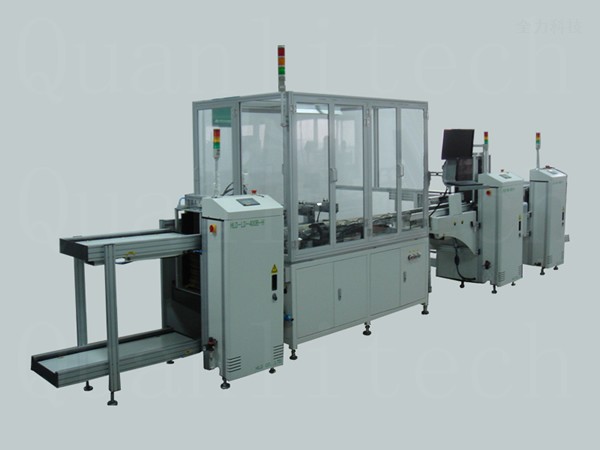

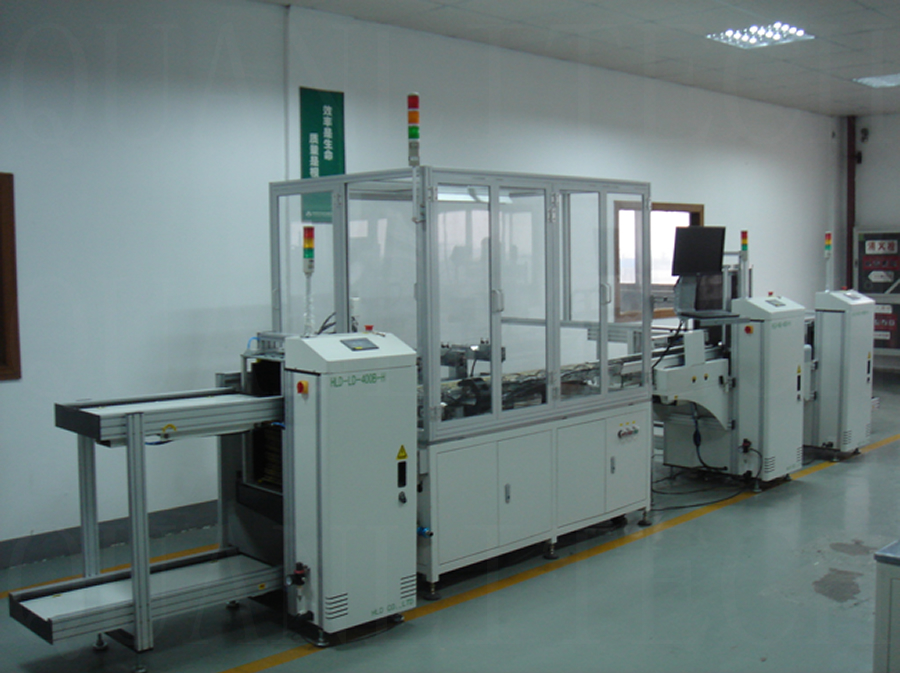

PCB板自动装配铆接检测机

设备介绍：PCB板自动装配铆接检测机是全力科技根据客户需求，自主研发、设计、制造的，实现自动上PCB板，装铆钉，铆花，整形，CCD检测，NG收料，成品收料；完全取代了人工装配、铆花，大幅提高了产品的品质和生产效率。

电源： AC220V 50HZ

气源：≥0.5Mpa

产能：25-30次(装钉)/MIN

服务热线： 400-926-6656
QQ在线咨询
在线留言
设备特点
全自动旋转开关插劈脚机
PCB板自动装配铆接检测机

1、采用上、下料机自动收、放PCB板；

2、实现9块小PCB板54个铆钉的装配、铆接、整形以及检测；

      3、通过CCD视觉检测铆钉铆花的均匀度


设备开发介绍/ PROJECT

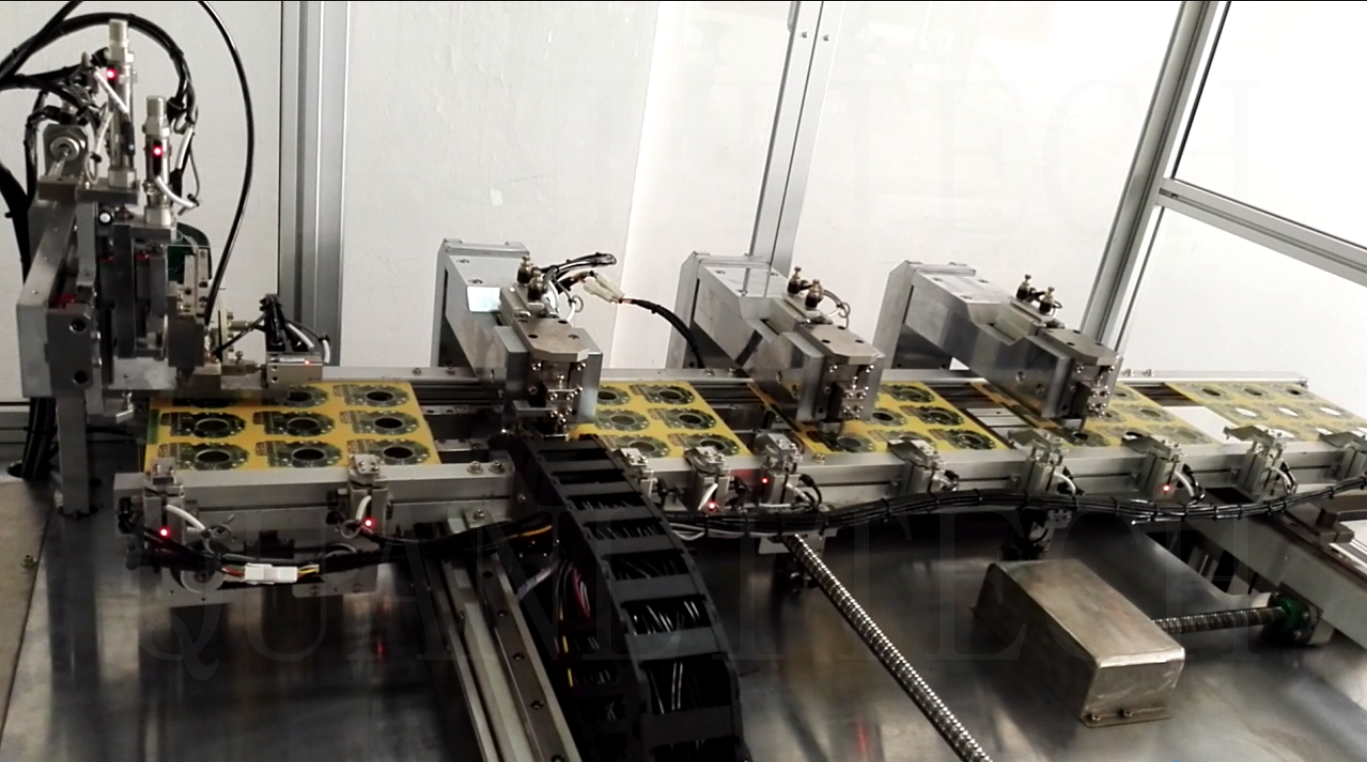

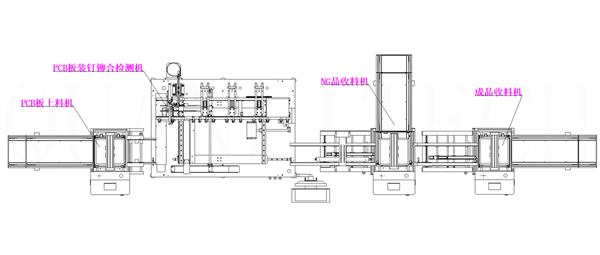

        全力科技根据客户的需求，研制了PCB板自动装配铆合测试机，由 PCB板上料机、PCB板XY移位机构，装铆钉机构，铆钉预铆机构，终铆机构，整形机构，CCD视觉检测机构，NG收料机，成品收料机等工序组成。

resource/images/d989b8a4372b424b800fc72f38aae35d_10.png


功能介绍/FUNCTION

       1、 实现9块小PCB板54个铆钉的装配、铆接、整形以及检测；

resource/images/d989b8a4372b424b800fc72f38aae35d_6.png

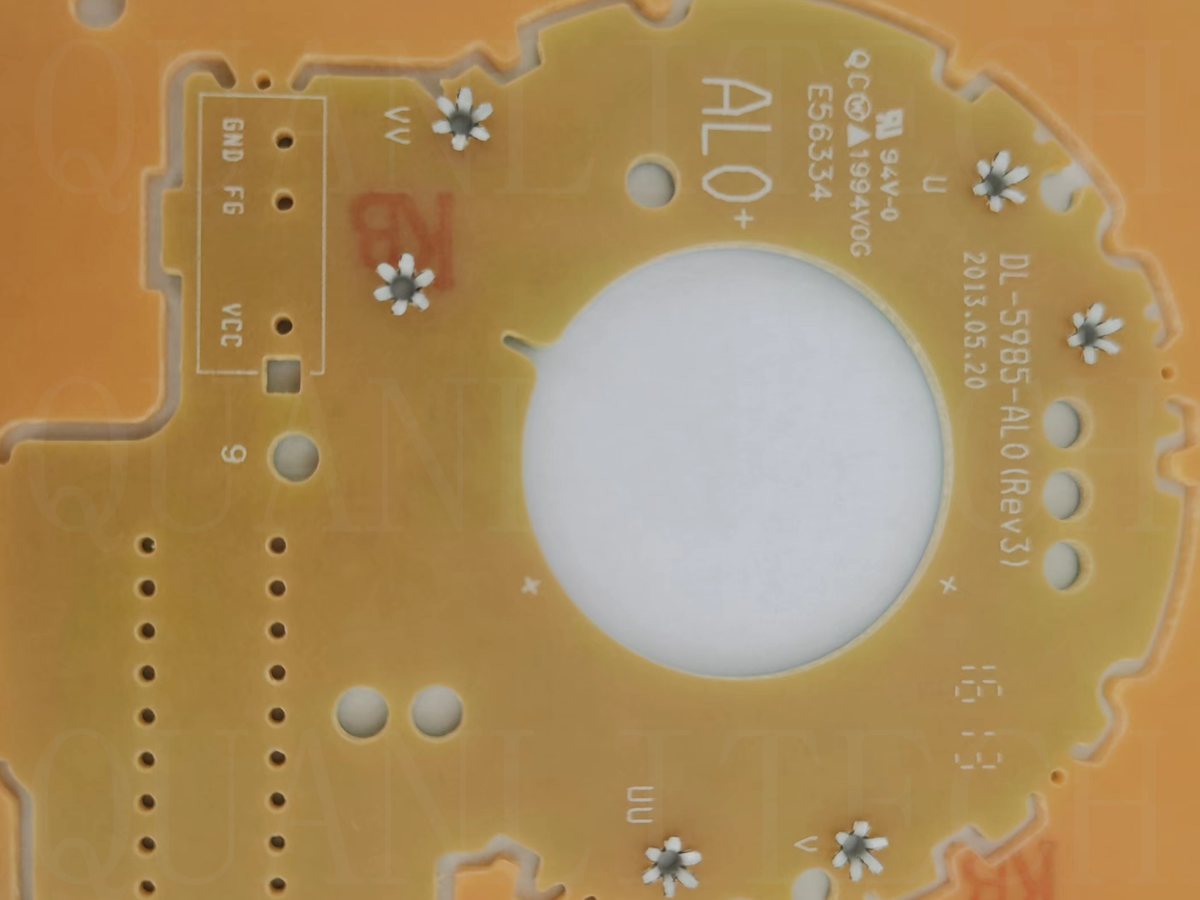

2、CCD视觉检测铆钉的铆花均匀度；

resource/images/d989b8a4372b424b800fc72f38aae35d_8.jpg

项目开发流程/ PROCESS
  • 需求分析需求分析
  • 制定方案制定方案
  • 方案确认方案确认
  • 签定合同签定合同
  • 研发设计研发设计
  • 设计评审设计评审
  • 售后服务售后服务
  • 验收交付验收交付
  • 样品确认样品确认
  • 装配调试装配调试
  • 生产加工生产加工
全力科技·合作伙伴/ PARTNER

部分合作客户

全力科技·专利资质/ QUALIFICATIONS

专利资质

全力科技· 自动装配定制开发实力/ STRENGTH
  • 项目执行能力强 项目经理均10年以上行业经验，按标准化的项目开发流程，先深度了解客户产品工艺及使用场景需求后，为客户提供合理的个性化解决方案，实施全项目周期追踪，确保设备及装配线开发成功。
  • 开发设计能力强研发设计能力强 16年模块化、标准化设计实践，基于空间定位与装配时序控制的自主开发与设计，所有结构经多次迭代，使得单机设备与整体装配线的运行持久稳定，装配效率更高。
  • 系统集成能力强系统集成能力强 日系/德系PLC、工控机、单片机、Beckhoff应用；PLC、C#、C++、TwinCAT编程以及机器人、视觉定位、视觉检测、条码扫码打印、仪器仪表等深度集成应用。

  • 智能数字化能力强智能数字化能力强 数字化管控每一个装配环节，整个装配过程实现数字化视觉智能引导且可追溯，实现高精度、高效率的自动化组装，能够有效保证产品质量的一致性和标准化。
  • 技术工艺能力强技术工艺能力强 技术工程师熟练掌握涉及装配、插端、铆合、旋铆、锁螺丝、点胶、打码、扫码、贴标、电阻焊、激光焊、超声波焊、视觉定位、视觉检测等，与自动装配机、智能装配生产线相关技术工艺。
  • 自主制造能力强自主制造能力强 通过ISO9001质量管理体系资格认证，从加工/零件检验/机构安装/电气安装/单工位调试/自动调试/试生产/厂内验收等，每一个环节都严格按流程标准调试检验，确保交付就能立即投入生产。
